Гитары Обкатки, Эксцентрик
Расчетные значения Гитар обкатки в процессе нарезки Кругового зуба требуют уточнения и измененного подбора Шестерен настройки. Изменение значений предполагает нахождения, от результатов замеров на Контрольно-обкатном станке, незначительно отличающегося от имеющегося, нового набора гитары. Что не всегда возможно точно подобрать используя Академические таблицы с ограниченным выбором значений. Наша Программа позволяет осуществлять более тонкий подбор Гитар обкатки, вследствие чего обеспечивает при зубонарезке оптимальное расположение пятна контакта по высоте зуба, без подключения в работу Модификатора.

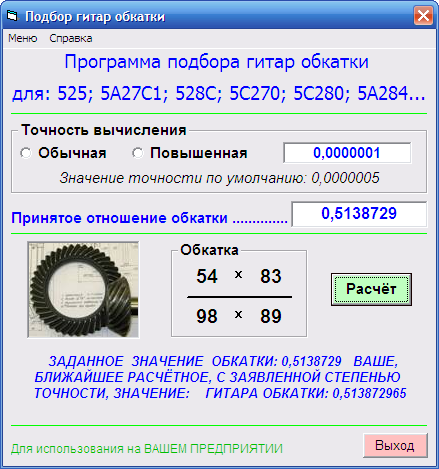

Итак, например, по Таблицам имеем два соседних значения 0,5138444 и 0,5138889. Разбег между ними составляет ∆=0,0000445!!! Это грубо!!! Наша Программа позволяет между этих значений, не прибегая к запредельной точности подбора, разместить еще несколько промежуточных значений, что дает возможность выбрать подходящее, ближайшее к расчетному:
|
|
0,5138444 Табличное 0,5138573 26×87/71×62
|

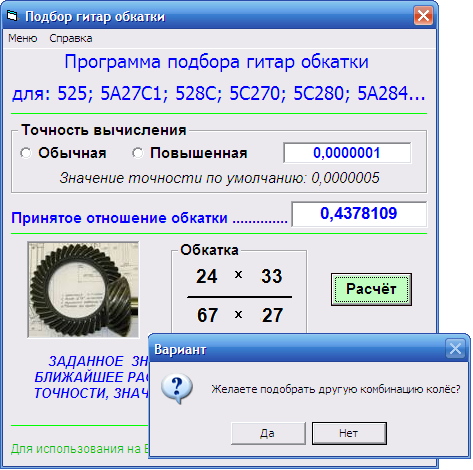

В тех случаях, когда какая-то шестерня занята или вообще отсутствует, программа позволяет одно и то же значение гитары обкатки получать различным подбором зубчатых колёс:
 |
24×33/67×27 0,4378109453 24×55/67×45 0,4378109453 24×99/81×67 0,4378109453 33×40/67×45 0,4378109453 33×80/90×67 0,4378109453 40×55/75×67 0,4378109453
|

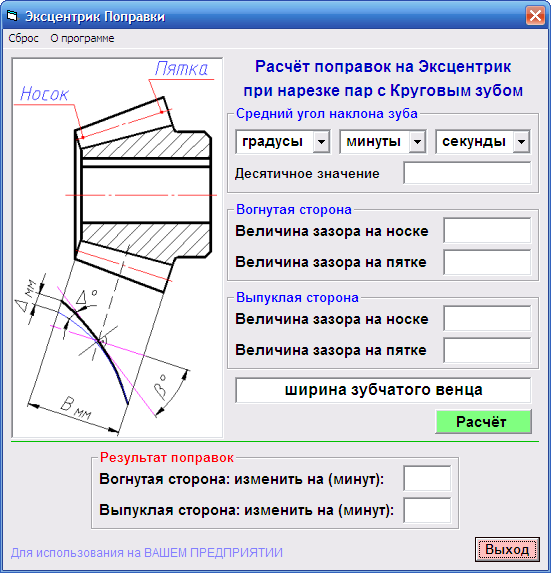

Эксцентрик зуборезного станка, поправки при нарезке...
В процессе нарезки конических пар с Круговым и Гипоидным зубом, для оптимальной локализации пятна контакта по длине зуба, производятся на Контрольно-обкатном станке соответствующие замеры величин пятен контакта и зазоров по Выпуклой и Вогнутой сторонам зубьев Шестерни, находящейся в зацеплении в паре с Колесом. Затем, при необходимости, по результатам замеров, производится расчет и введение необходимых поправок на поднастройку Эксцентрика зуборезного станка.
Представленная Вам программа позволяет автоматизировать данную работу, что исключает простои Зуборезных станков и гарантирует необходимое качество расположения пятна контакта и высокую несущую способность нарезаемой конической пары:
