Гитары Дифференциалов для Зуборезных станков


ИНФОРМАЦИЯ для ТЕХНОЛОГОВ МЕТАЛЛООБРАБОТКИ

    Известно, от того насколько точно подобраны значения гитар дифференциалов для зуборезных станков зависит качество изготовления зубчатых косозубых пар и их эксплуатационная стойкость. В особенности, когда по технологическим причинам (Колесо–Велико, Шестерня–мала) выполняются указанные пары на различных зуборезных станках, имеющих отличные друг от друга настроечные характеристики. Что «разносит» определяемые значения гитар дифференциалов для Колеса и Шестерни в разные разделы соответствующих справочных таблиц. И тогда избежать погрешности в изготовлении сопряженных пар вообще не удаётся.
***
    В свою очередь при нарезке конических пар с Круговыми зубьями постоянно возникает проблема оптимизации расположения пятна контакта по высоте – Обкатки зуба, что также решается «тонким» подбором дифференциала. И в этом случае имеющихся табличных значений бывает явно не достаточно.
***
    Нам известен случай, когда ущерб от пренебрежения точностью при изготовлении большой ремонтной Шевронной шестерни к Становому металлургическому оборудованию, составил более 12 000 €

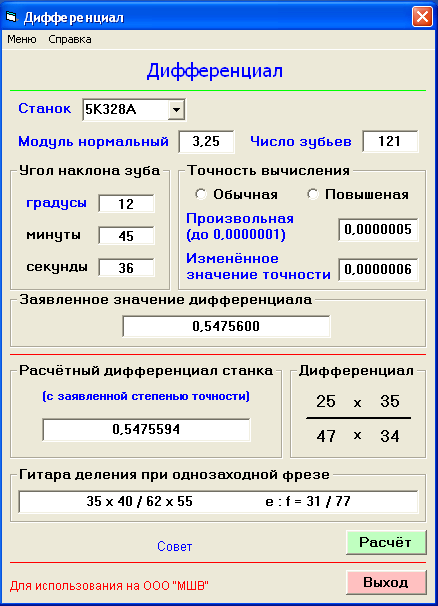

Иллюстрируя возможности нашей прикладной компьютерной программы (Модифицируемой под конкретное оборудование заказчика)

«РАСЧЕТ ГИТАР ДИФФЕРЕНЦИАЛОВ ДЛЯ ЛЮБЫХ ЗУБОРЕЗНЫХ СТАНКОВ
С СВЕРХВЫСОКОТОЧНЫМ ПОДБОРОМ ЗУБЧАТЫХ КОЛЕС»



приводим для примера значения гитар, полученные от использования этой программы, и не имеющих места в широко используемой на практике и ниже поименованной справочной литературе:

«ТАБЛИЦЫ ДЛЯ ПОДБОРА ЗУБЧАТЫХ КОЛЁС»

- Авторы: Петрик М.И. и Шишков В.А.

«ТАБЛИЦЫ ДЛЯ ПОДБОРА ШЕСТЕРЁН»

- Авторы: Сандаков М.В. Вегнер В.А. Вегнер М.К.

ЗНАЧЕНИЕ ДИФФЕРЕНЦИАЛА и НАБОР ШЕСТЕРЁН ему СООТВЕТСТВУЮЩИй:

                             0,5475420              30×62 / 43×79           Табличное    меньшее    значение

0,5475467              26×97 / 98×47

0,5465468              31×99 / 95×59

0,5475473              37×54 / 89×41

0,5475519              24×89 / 83×47

0,5475524              27×29 / 55×26

0,5475543              31×65 / 92×40

      - « -                  62×65 / 92×80

0,5475554              47×61 / 77×68

0,5475556              24×77 / 75×45

0,5475557              37×89 / 97×62

0,5475569              47×67 / 81×71

0,5475594              25×35 / 47×34

      - « -                   25×70 / 68×47

      - « -                   35×50 / 68×47

0,5475605              24×65 / 77×37

      - « -                   26×60 / 77×37

0,5475634              35×87 / 83×67

      - « -                   53×53 / 95×54

0,5475655              34×43 / 89×30

      - « -                   43×68 / 89×60

      - « -                   43×85 / 89×75

0,5475672              26×58 / 81×34

      - « -                   58×65 / 85×81

0,5475687              35×37 / 55×43

0,5475690              41×89 / 98×68

0,5475748              40×81 / 97×61

      - « -                   54×60 / 97×61

0,5475750              50×77 / 89×79

Перед Вами результат,

наглядный пример, работы программы.

Выбор вариантов,

обеспечивающий высокую точность,  огромен.

В  таблицах  этих  значений  Вы НЕ НАЙДЕТЕ,

в ручную  НЕ ПОДБЕРЕТЕ.





                             0,5475750              55×70 / 89×79           Табличное   большее    значение



Посмотрите страницу таблиц, и убедитесь, что рассчитанных программой и представленных здесь Выше промежуточных значений гитар, безгранично расширяющих Ваши возможности в повышении точности подбора шестерен Гитар дифференциалов и исключающих досадные, а порою и дорогие ошибки, в этих справочных ТАБЛИЦАХ нет...
